Будівництво ливарного заводу в Києві та Україні: Вогняне серце металургії

Мало яке виробництво може досягти такої масштабності, як будівництво ливарного заводу. Маючи в своєму арсеналі по-справжньому великі об’єкти, таке виробництво може внести свої корективи, як позитивні, так і негативні, в життя регіону і навіть країни. І тоді косметичний ремонт офісів, оздобленнявже не здаються такими складними процесами.

Привести єдино-правильний план будівництва складно, тому такі етапи є умовними:

• підготовчий етап передбачає проведення земляних робіт, в процесі яких будівельний майданчик готується, і зводяться допоміжні
• будівлі;основні будівельні роботи починаються з планування будівель відповідно до проекту і їх подальше зведення;
• монтаж спеціального обладнання;
• тестовий етап;
• введення в експлуатацію.

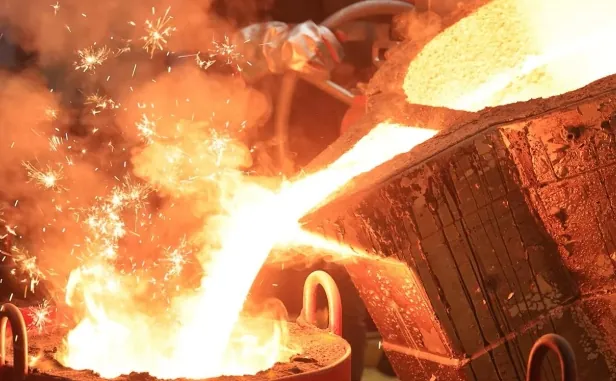

Ливарне виробництво: Де народжується метал

Ливарний завод — це підприємство з екстремальними умовами експлуатації. Температура розплавленого чавуну перевищує 1400°C, а вага одного ковша з металом може досягати десятків тонн. Будівництво такого об’єкта кардинально відрізняється від зведення звичайного складу. Якщо фундамент під індукційною піччю дасть просідання хоча б на кілька міліметрів, вогнетривка футеровка трісне, і рідкий метал пропалить корпус печі. Помилка в проєктуванні промислової вентиляції призведе до того, що цех заповниться токсичним димом і розпеченим графітовим пилом за лічені хвилини.

Будівництво ливарного заводу — це найскладніше інженерне завдання, що вимагає колосального запасу міцності всіх конструкцій. Будівельна компанія NSDgroup здійснює генеральний підряд на зведення ливарних цехів (чавуноливарних, сталеливарних, лиття кольорових металів) “під ключ” по всій Україні. Ми будуємо підприємства, здатні безпечно приборкати стихію рідкого металу.

Архітектура ливарного цеху: Кранові навантаження і Вогнестійкість

Будівля ливарного заводу — це гігантський надміцний “каркас” для переміщення важких вантажів в умовах високих температур.

1. Потужний металевий каркас і Підкранові балки

• Ливарний цех неможливо уявити без мостових кранів величезної вантажопідйомності (від 20 до 100 тонн і більше), які безперервно переміщують ковші з розплавом і важкі опоки.
• Ми проєктуємо і монтуємо посилений сталевий каркас (колони двотаврового перерізу, посилені ферми). Особлива увага приділяється розрахунку і монтажу підкранових балок: вони повинні витримувати колосальні динамічні навантаження (ривки під час підйому вантажу) і температурні розширення металу.

2. Багаторівневі фундаменти під обладнання

• Індукційні або дугові сталеплавильні печі не ставляться на звичайну підлогу. Для них ми заливаємо масивні залізобетонні фундаменти глибокого закладення (до 4-5 метрів), ізольовані від основного фундаменту будівлі деформаційними швами. Це гасить вібрацію і виключає передачу резонансу на каркас цеху.
• Окремі “плаваючі” фундаменти заливаються під потужні формувальні машини і вибивні решітки, які генерують сильну вібрацію.

3. Термостійкі підлоги і Захист від бризок

• Звичайний бетон при потраплянні на нього розплавленого металу (1400°C) миттєво вибухає через скипання залишкової вологи.
• У плавильному відділенні та зоні заливки ми укладаємо спеціальні жароміцні підлоги з чавунних плит або спеціалізованого термостійкого бетону. На колони і стіни в радіусі можливого розбризкування металу наноситься вогнетривкий захист (торкретування або обшивка шамотною цеглою).

Інженерія ливарного виробництва: Вентиляція та Охолодження

Головний ворог у ливарному цеху — це розпечене повітря, пил і гази. Інженерія займає левову частку бюджету.

1. Потужна Аспірація і Газоочищення. Над кожною плавильною піччю встановлюються величезні витяжні зонти. Забруднене повітря (що містить оксид вуглецю, сірчистий газ і дрібнодисперсний пил) проганяється через систему циклонів і рукавних фільтрів. Тільки після 99% очищення воно викидається в атмосферу.
2. Аерація цеху. Ми розраховуємо систему природної аерації. Дах ливарного цеху проєктується зі спеціальними світлоаераційними ліхтарями (незадуваними). Гаряче повітря природним чином піднімається вгору і виходить через ліхтар, створюючи постійну тягу.
3. Замкнутий цикл водопостачання. Індукційні печі вимагають безперервного водяного охолодження індуктора. Зупинка подачі води навіть на 1 хвилину призведе до вибуху печі. Ми монтуємо двоконтурні градирні та насосні станції з обов’язковим резервним електроживленням і аварійними баками на даху (щоб вода текла самопливом при повному блекауті).

Етапи генерального підряду з NSDgroup

Ми розуміємо специфіку важкої промисловості і будуємо заводи, готові до жорсткої експлуатації.

1. Аналіз технології. Ми отримуємо від вашого технолога габарити печей, формувальних ліній (ХТСу або ПГСу) і стрижневих автоматів. На основі цих даних проєктується сітка колон і висота цеху.
2. Земляні роботи і Фундаменти. Заливка величезних підземних бункерів і тунелів для систем регенерації піску (відпрацьована формувальна суміш сиплеться вниз, де транспортером подається на очищення).
3. Монтаж сталевого каркаса. Зварювання і болтове з’єднання багатотонних колон і ферм. Обов’язкова антикорозійна і вогнезахисна обробка всього металокаркаса.
4. Обшивка контуру. Монтаж негорючих сендвіч-панелей із наповнювачем із мінеральної вати (утеплювачі PIR або пінопласт у ливарних цехах суворо заборонені через ризик пожежі).
5. Прокладання енергетичних мереж. Ливарний завод споживає мегавати електроенергії. Ми будуємо власні трансформаторні підстанції (ТП) на території заводу і прокладаємо товсті мідні шинопроводи від ТП прямо до шаф управління печами.
6. Облаштування АПК. Будівництво адміністративно-побутового корпусу (АПК) з комфортними душовими, роздягальнями (чистими і брудними зонами) і кімнатами відпочинку для металургів.

Вартість будівництва ливарного заводу

Інвестиції в ливарне виробництво вкрай високі через необхідність застосування нестандартних рішень і потужних каркасів.

Зверніть увагу: Це базова вартість будівельно-монтажних робіт (БМР). Вартість самих індукційних печей, формувальних ліній і кранів розраховується окремо.

Будівництво ливарного заводу не обов’язково проводиться саме по собі, так як він може бути частиною металовидобувного або переробного комплексу. Таке рішення багато в чому обумовлено економічною вигодою.
Таке масштабне виробництво вимагає ретельного виконання всіх необхідних норм і правил, які характерні для даної діяльності. Місце будівництва має підходити як з економічної, так і з екологічної точки зору.
Також можна замовити реконструкцію або ремонт ливарного заводу за розумними цінами.

Промисловість не стоїть на місті. Проектувальники та інженери вдаються до нових рішень, щоб робота підприємства була ефективною та безпечною. Тому будівництво ливарного заводу вимагає особливого підходу.

Завдання під час будівництва ливарного заводу

Ливарні підприємства охоплюють колосальні масштаби щодо розміщення, облаштування, обсягів продукції. Сучасні реалії вносять свої корективи, тепер упор робиться на ефективність та безпеку. Ще на етапі проектування продумується впровадження інноваційних технологій (часто мова йде про лиття за газифікованими моделями). Що передбачається:

• мінімізацію відходів виробництва;
• зниження трудомісткості у робочих процесах
• скорочення витрат на електроенергію;
• зменшення відсотка браку.

Додатково потрібно подбати про оснащення цехів контейнерами, каруселями, підйомниками й конвеєрами, знайти земельну ділянку. Найголовніше – отримати дозволи, укласти договір із надійним виконавцем.

Вимоги щодо будівництва ливарного заводу

Проектування та зведення – важливі етапи, що здійснюються відповідно до суворих стандартів. Підрахунками, кресленнями, перевірками мають займатися досвідчені, кваліфіковані майстри. Окрім інженерів залучаються також юристи, фінансисти.

Реалізувати успішний проект допоможе NSD Group. Щоб проконсультуватись з менеджером, заповніть онлайн-форму на сайті.

Чому будівництво важкої промисловості довіряють NSDgroup?

1. Експертиза в нестандартних фундаментах. Ми вміємо заливати монолітні ями і підвали глибиною до 8 метрів з ідеальною гідроізоляцією, щоб ґрунтові води ніколи не залили транспортери з піском.
2. Жорсткий контроль геометрії. Підкранові колії монтуються нашими геодезистами з допуском у міліметри. Якщо рейки будуть кривими, крани почнуть заклинювати, що паралізує весь випуск металу.
3. Комплексний підхід. Від геології та отримання дозволу на будівництво об’єкта з високим класом наслідків (СС3) до благоустрою території та асфальтування доріг для важких фур із металобрухтом.

Побудуйте завод, який буде лити метал десятиліттями!

Інвестиції в сучасне ливарне виробництво окупаються за рахунок різкого зниження відсотка браку та економії на енергоресурсах (сучасні печі споживають на 30% менше електрики).

Зв’яжіться з NSDgroup! Наші інженери-конструктори готові проаналізувати ваш технологічний процес і розробити надійний, безпечний і довговічний проєкт ливарного заводу “під ключ”.
